Panasonic VRF · ECOi Serisi

Binanın tamamı için tek bir iklim sistemi.

Enerji tasarrufu, kolay kurulum ve yüksek verimlilik için tasarlanan Panasonic VRF sistemleri, orta ve büyük ölçekli yapılara konforlu iklimlendirme ve daha iyi İç Mekân Hava Kalitesi (IAQ) sunar. Geniş dış ve iç ünite yelpazesi, karmaşık şantiye taleplerine yanıt verir.

Katalogu İncele Teklif Al

Güneş ışığının süzüldüğü açık hava orman örtüsü

Saniyede 48 trilyon hidroksil radikali.

Doğadaki hidroksil radikalleri, bir metrenin milyonda biri boyutundaki minik su partikülleri içinde yaklaşık 600 saniye yaşar ve odaya yayılır. Koku, küf, alerjen ve polene karşı filtresiz, bakımsız çalışır.

Hava Kalitesini Keşfedin Teklif Al

Açık havada güneş altındaki çöl kumul manzarası

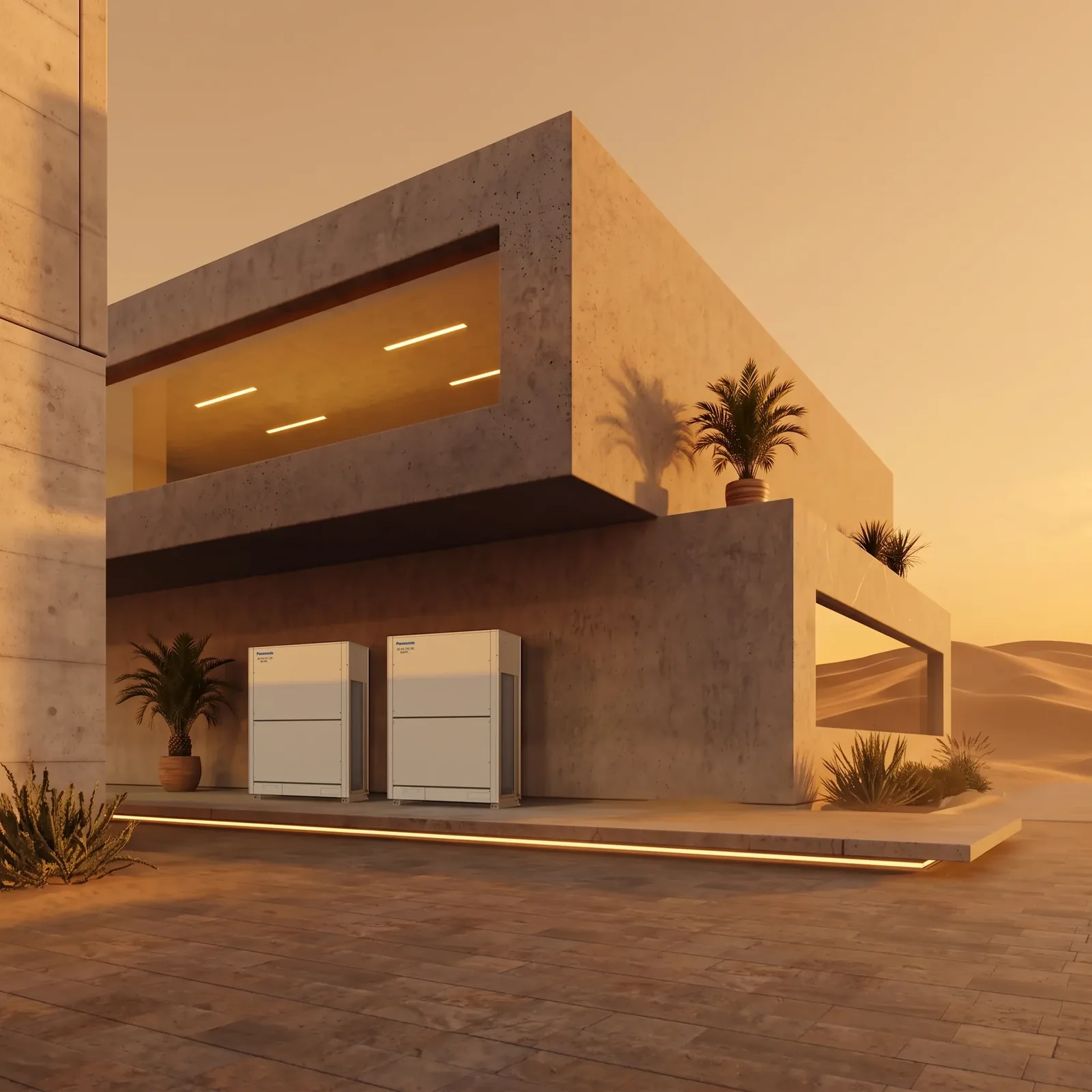

Aşırı Sıcaklık Performansı

43 °C'de bile kapasite kaybı yok.

2 borulu ECOi EX ME2, dış hava 43 °C'ye çıksa da %100 soğutma kapasitesini korur. Çalışma aralığı soğutmada 52 °C'ye, ısıtmada -25 °C'ye kadar uzanır.

Performansı İnceleyin Teklif Al

Bu nedir?

VRF, bir binadaki tüm mahalleri tek bir soğutucu akışkan devresinden ısıtan ve soğutan değişken debili bir sistemdir.

Panasonic ECOi ailesi, otellerden ofislere, restoranlardan perakende mağazalarına ve sunucu odalarına kadar farklı yük profillerini aynı soğutucu akışkan tesisatı üzerinde birleştirir. R410A dış ünite serisi Mini ECOi LE2 (4–6 HP), Mini ECOi LE1 (8–10 HP), 2 borulu ECOi EX ME2 (8–80 HP) ve 3 borulu ısı geri kazanımlı ECOi EX MF3 (8–48 HP) olarak sunulur; on iki iç ünite tipi aynı sisteme bağlanır.

2006’dan bu yana tüm Panasonic VRF sistemlerinde değişken soğutucu akışkan sıcaklık kontrolüne sahip VET teknolojisi standarttır. Smart Logic, evaporasyon ve kondensasyon sıcaklığını 30 saniyede bir ölçer; düşük yükte tasarruf, yüksek yükte konfor ve tepe yükte maksimum performans için kendini ayarlar.

Açık havada yeşil tepeler ve geniş gökyüzü

İç Mekân Hava Kalitesi

nanoe™ X ile doğanın dengesini içeriye taşıyın.

Doğada bol bulunan hidroksil radikalleri (OH) kirleticileri azaltır ve kokuyu giderir. nanoe™ X, bu radikalleri buhardan çok daha küçük su partikülleri içinde odaya yayar; kumaş ve yüzeylere nüfuz ederek çalışır. Generator Mark 3, klasik nanoe™ üretece göre 100 kat daha fazla radikal üretir.

600 saniye ömürleriyle odanın tamamına ulaşır
Generator Mark 3 saniyede 48 trilyon hidroksil radikali üretir
Filtresiz ve bakımsız: titanyum atomizasyon elektrodu servis gerektirmez

Koku, küf, alerjen ve polen olmak üzere dört kirletici tipine karşı etkilidir. 112 m² simülasyonda kısa sürede etkili konsantrasyona ulaşır; VDI 6022 ve HACCP hijyen şartlarını karşılar. U2, Y3, F3, K3, M2, P2 ve R2 iç ünitelerde Mark 3 standarttır.

Cam bölmeli, sakin aydınlatmalı modern bir ofis koridoru

Konfor

İç ünite çıkış havası sıcaklığı kontrol altında.

Soğutmada çıkış havası 10 °C’nin altına inerse veya ısıtmada aşırı ısınırsa kullanıcı rahatsız olur. Panasonic VRF iç üniteleri giriş, çıkış ve soğutucu akışkan sıcaklığını ölçer; üfleme havasını ayarlanan aralıkta tutar. Böylece hava akışının altında kalan kimse üşümez veya bunalmaz.

Soğutmada 7 – 22 °C çıkış havası ayar aralığı
Isıtmada 40 – 60 °C çıkış havası ayar aralığı
Yoğuşmayı önler: kanallarda ve menfezlerde hijyeni korur

Çıkış havası kontrolü tüm Panasonic VRF iç ünitelerinde vardır; 7–22 °C / 40–60 °C aralığı katalogda Y2, F2, M1, E2 ve K2 tipi üniteler için belirtilir. Hem konfor hem enerji tasarrufu sağlar.

Açık havada kavurucu güneş altındaki çöl manzarası

Aşırı Sıcaklık Performansı

43 °C'de bile kapasite kaybı yok.

2 borulu ECOi EX ME2, dış hava 43 °C’ye çıktığında dahi %100 soğutma kapasitesiyle çalışır. Yaz tepe yükünde kapasite düşmez; sistem kesintisiz soğutma üretir. 3 borulu MF3 soğutmada 52 °C’ye kadar çıkar; ısıtma alt sınırı -20 °C’dir.

52 °C'ye kadar soğutma çalışma aralığı (ECOi EX)
-25 °C'de ısıtma kapasitesi (2 borulu ME2)
SEER 7,56 / SCOP 4,79'a kadar sezonsal verimlilik (ME2, 8 HP)

Mini ECOi LE soğutmada 46 °C’ye, ısıtmada -20 °C’ye kadar çalışır. Model bazındaki EER, COP ve kombinasyon tabloları katalog teknik sayfalarındadır.

Açık havada çelik iskeleti yükselen bir şantiye

Dayanıklılık

Kompresörler eşit yaşlanır, sistem daha uzun yaşar.

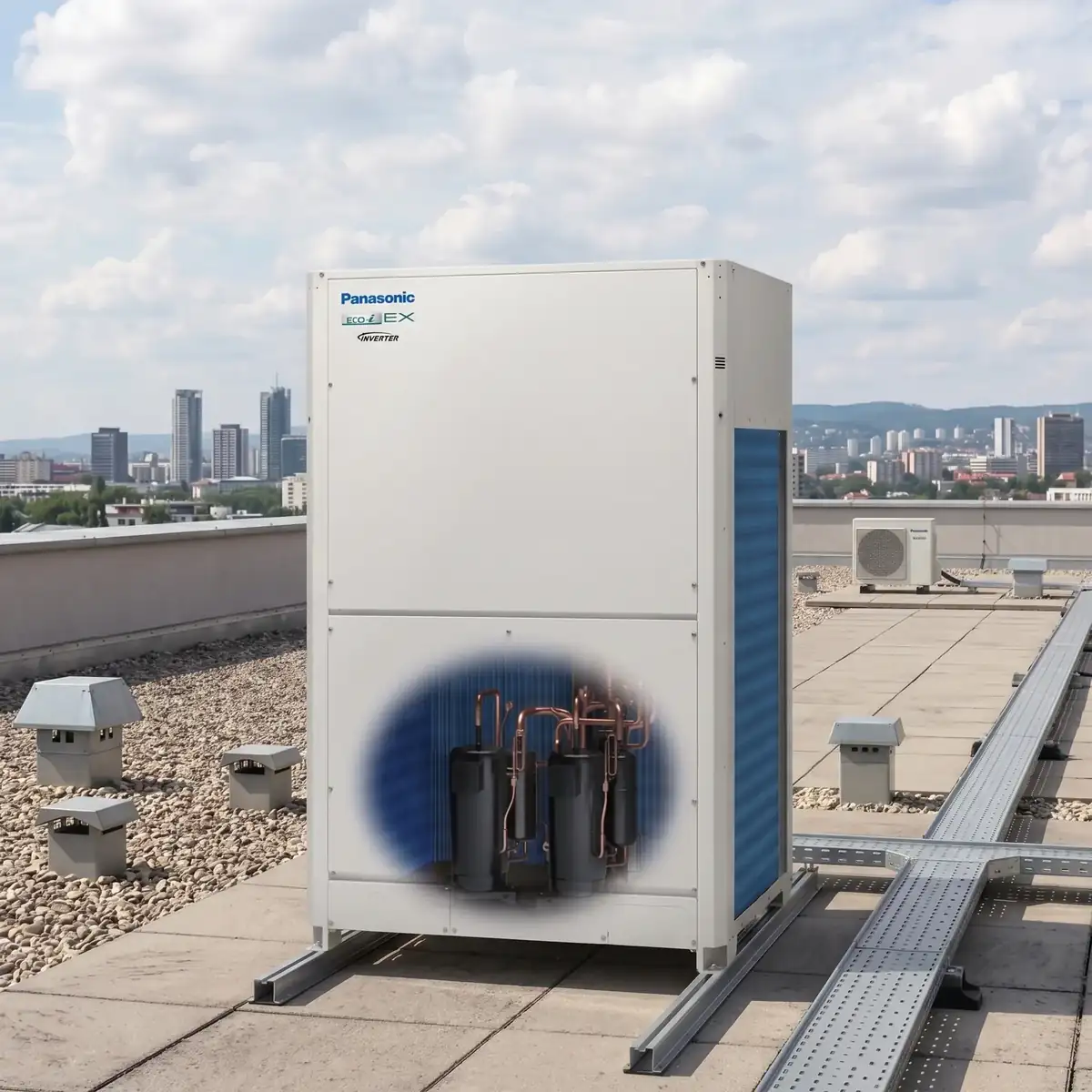

Yerleşik mikro bilgisayar, aynı sistemdeki tüm kompresörlerin toplam çalışma sürelerini izler. Devreye girişte daha az saat biriktirmiş kompresör önce seçilir; yıpranma ünitelere eşit dağılır ve sistem ömrü uzar. Kompresör, fan motoru veya sıcaklık sensörü arızasında otomatik yedekleme ısıtma ve soğutmayı sürdürür.

Eş yaşlandırma ile dengeli kompresör çalışma saatleri
Otomatik yedekleme: çift kompresörlü ünitede biri dursa da çalışma devam eder
%75 kapasiteyle süreklilik: önceliksiz iç ünitelerin %25’i kapanır, sistem açık kalır

Enerji kısıtlaması veya güç kesintisinde yük otomatik yönetilir. İç ünite arızası bağlı kapasitenin %25’ini aşmazsa sistem çalışmayı kesmez.

Bahçeli modern bir evin açık hava cephesi

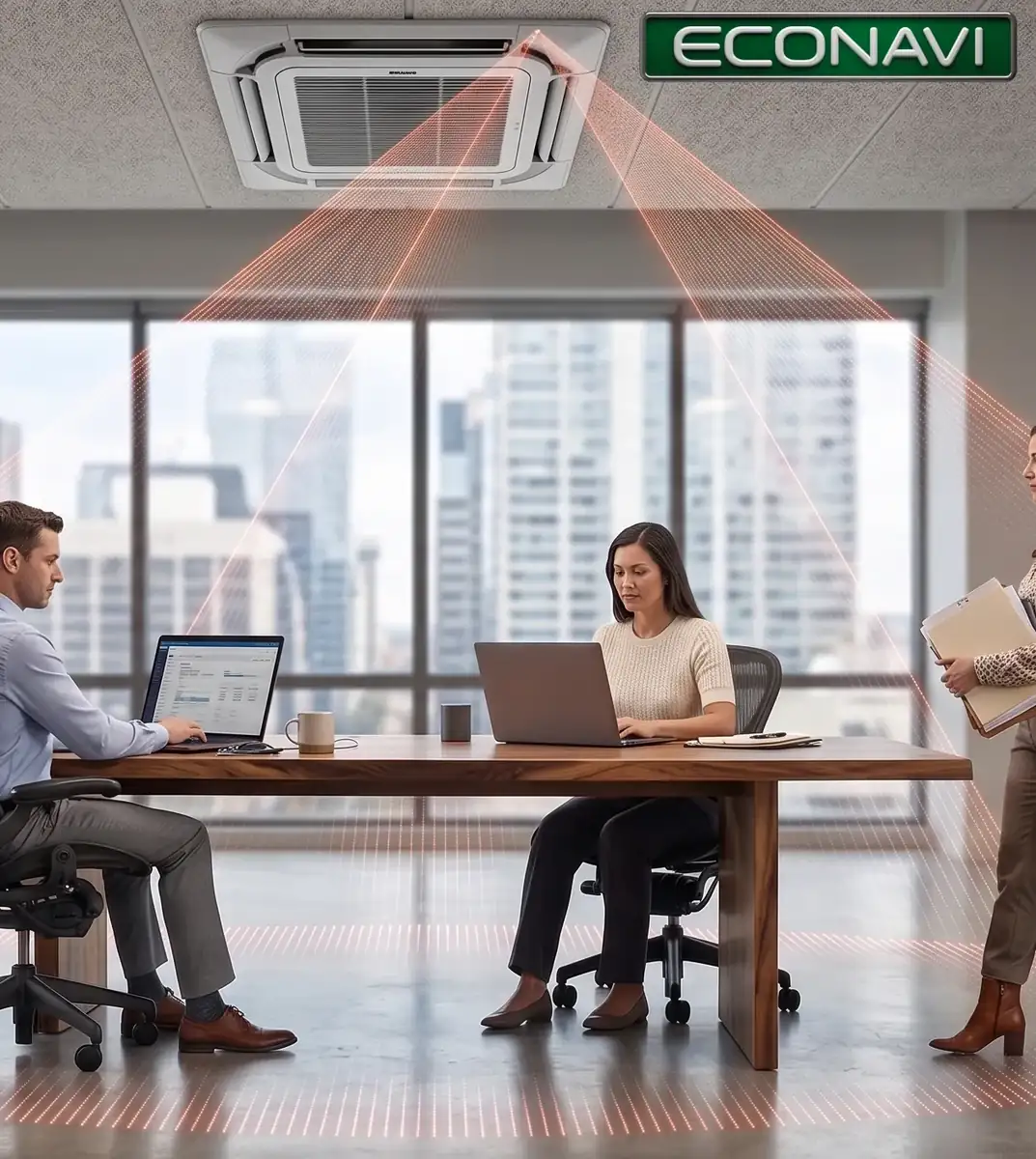

Akıllı Enerji Yönetimi

Econavi, mahalli izler; sistem boşuna çalışmaz.

Econavi sensörü odada kullanıcı olup olmadığını belirler ve VRF sistemini duruma sessizce uyarlar. Hareket sensörü insan etkinliğini, zemin sıcaklığı sensörü 5 m tavan yüksekliğine kadar döşeme sıcaklığını ölçer. 4 yöne kasetlerde nem sensörü, nem yüksekken ısıtma ayarını düşürür; nem düşükken soğutma ayarını yükseltir.

Hareket sensörü insan etkinliği miktarını algılar
Zemin sıcaklığı sensörü 5 metre tavan yüksekliğine kadar ölçer
Devridaim 10 dakika hareketsizlikte ısı katmanlaşmasını azaltır

Econavi opsiyoneldir (ör. CZ-KPU3A panel ve CZ-CENSC1). CZ-RTC5B veya CZ-RTC6W / CZ-RTC6 kablolu kumanda ile birlikte kullanılır.

Otomasyon

Bina otomasyonuna (BMS) doğrudan bağlanır.

Panasonic VRF, protokol dostu bir mimariyle bina yönetim sistemine bağlanır. Tüm fonksiyonel parametreler çift yönlü izlenir ve kontrol edilir; sistem yerinde veya internet üzerinden yönetilir. CONEX kablolu kumandalar Bluetooth® ve isteğe bağlı Wi-Fi ile oda seviyesinde erişim sunar.

KNX, Modbus, LonWorks ve BACnet projelerine entegrasyon
S-Link BMS arayüzleri 16, 64 veya 128 iç üniteye kadar (PAW-AC2-BMS)

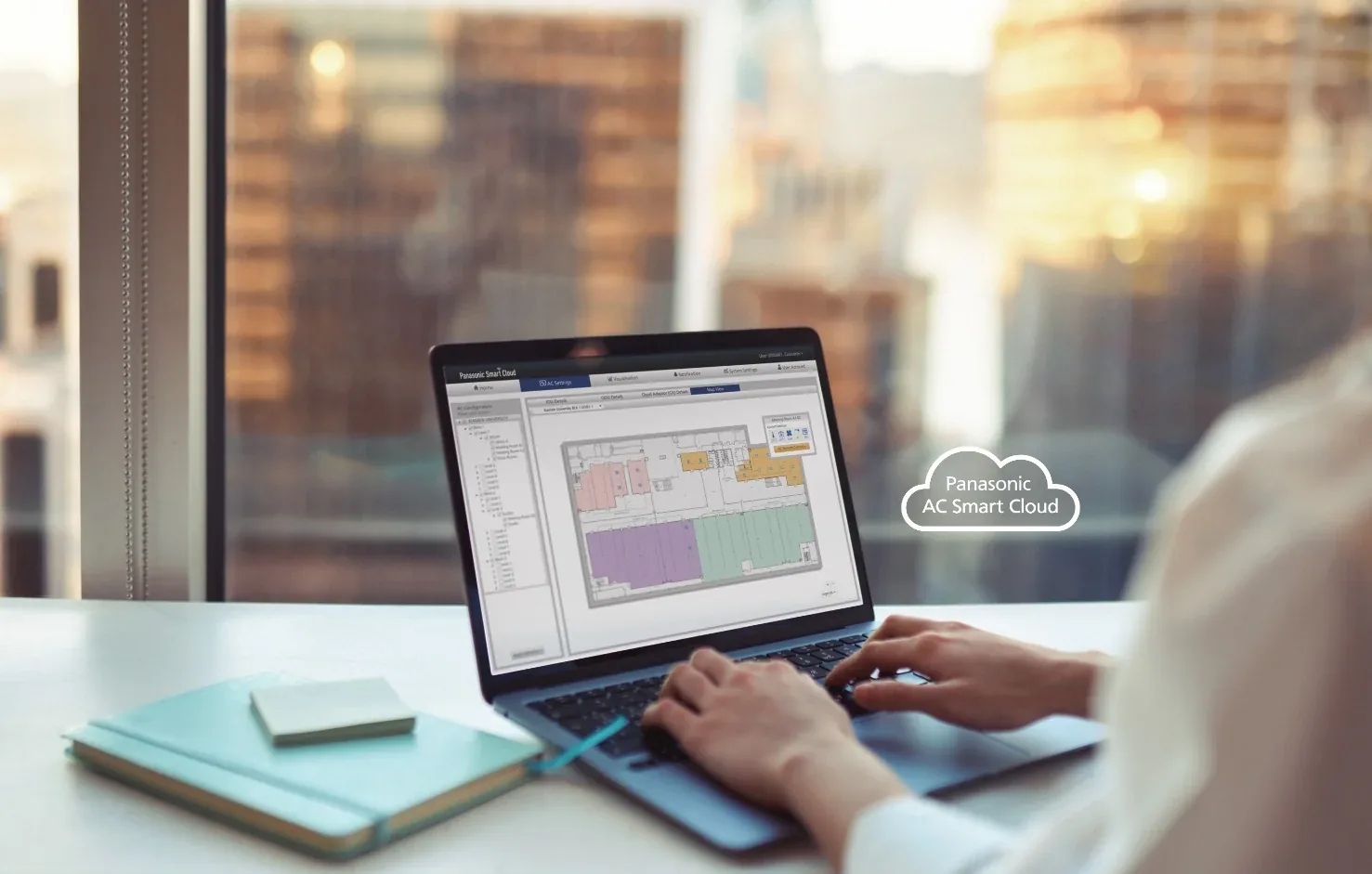

Uzaktan erişim: internet, dokunmatik panel ve tüketim takibi

Commercial Smart Edge ile çoklu lokasyondaki Panasonic HVAC kurulumları tek platformdan 7/24 yönetilir. Mini ECOi’de internet kontrolü opsiyoneldir.

Ürün Ailesi

Dört dış ünite serisi, on iki iç ünite tipi.

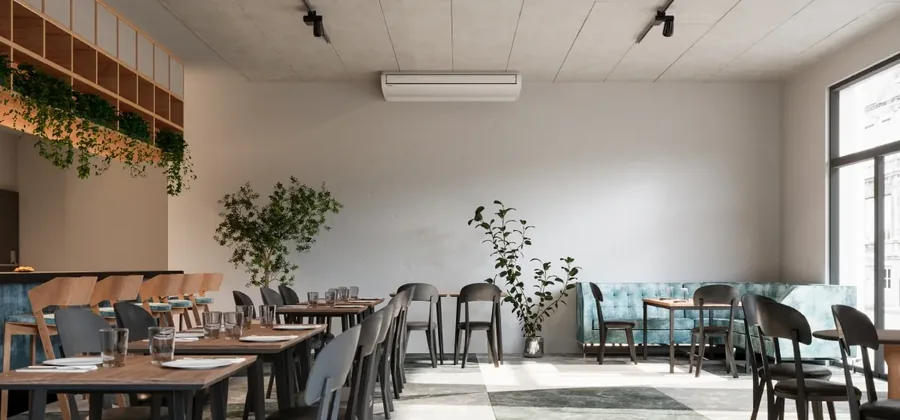

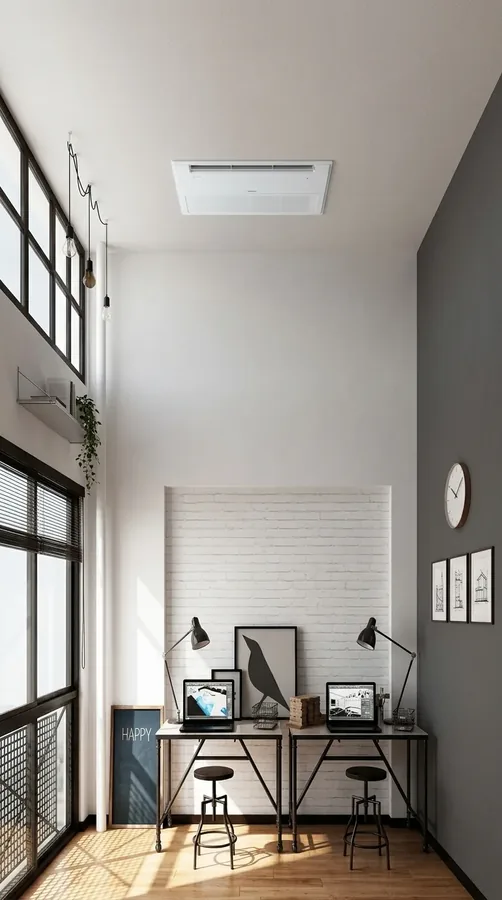

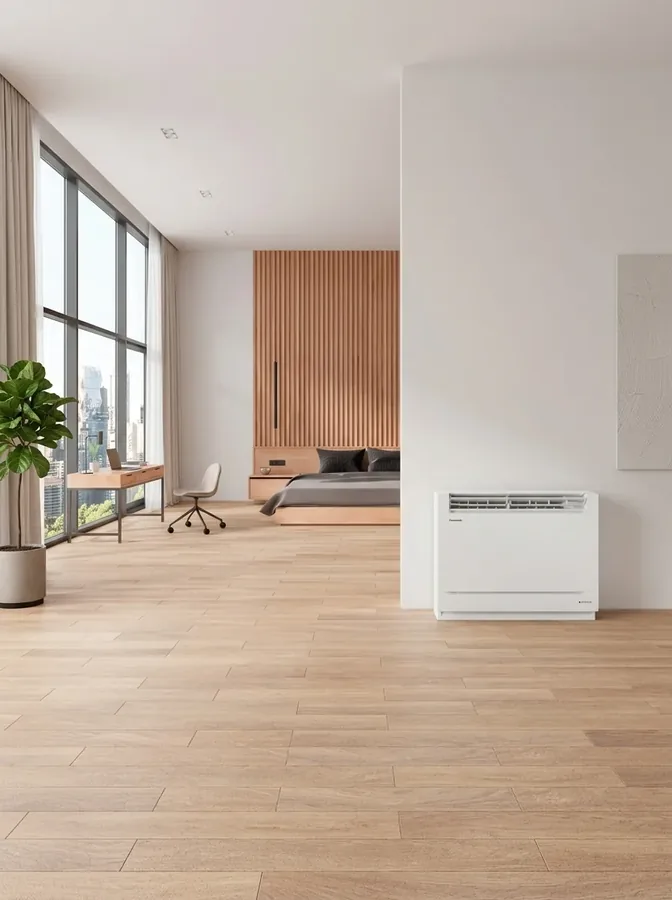

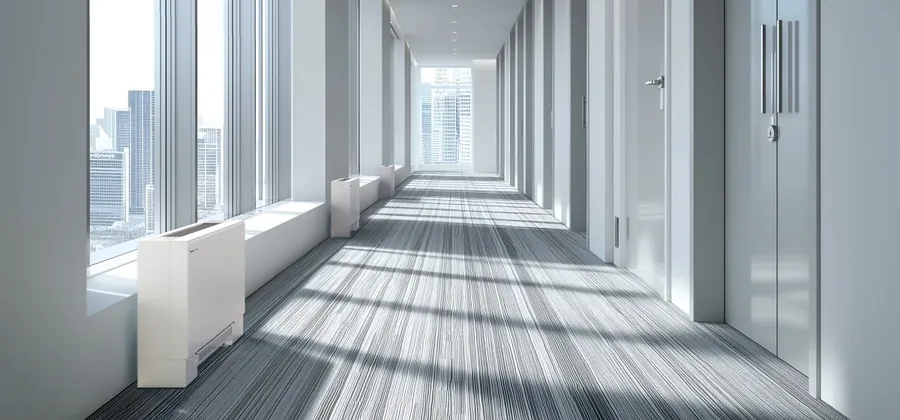

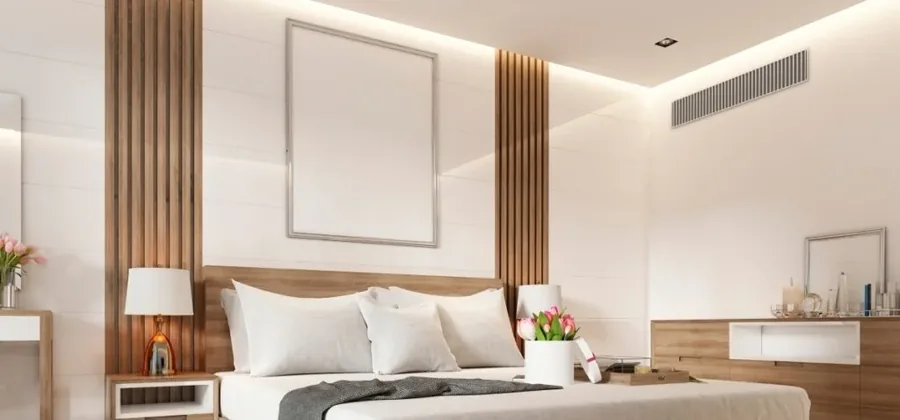

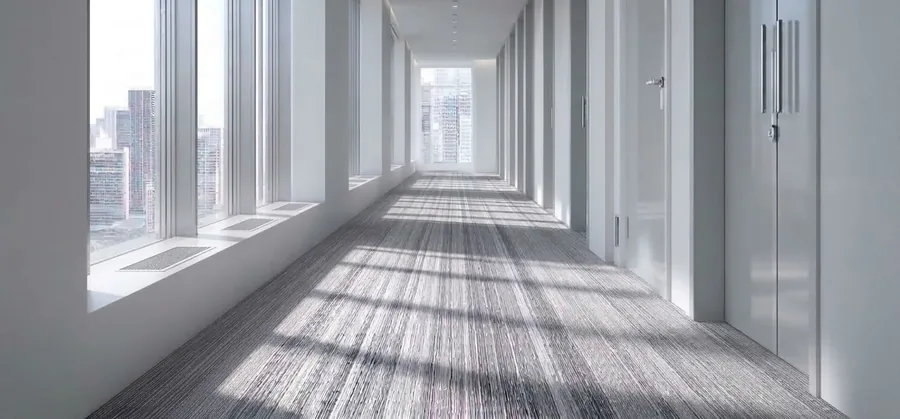

R410A ailesinde 4 HP’lik Mini ECOi’den 80 HP’lik ECOi EX ME2 kombinasyonuna kadar aynı platform. İç üniteler: U2 ve Y3 kaset, L1 / D1 kaset, M2 / F3 / E2 kanal, K3 duvar, T2 tavan, G1 konsol, P2 ve R2 döşeme. Kaydırarak öne çıkan serileri inceleyin; tam tablo katalogdadır.

Dış Ünite

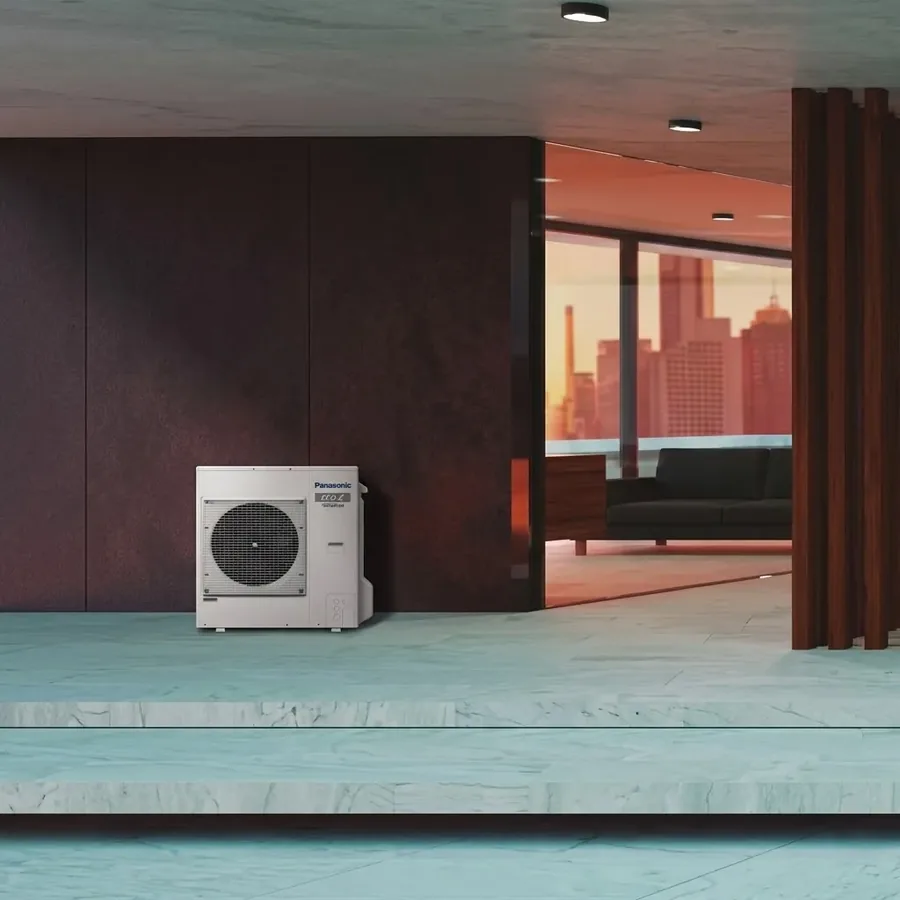

Mini ECOi LE2

Hafif ticari kullanım için kompakt VRF

Konutlar ve sınırlı alana sahip orta büyüklükteki binalar için tasarlandı. Yüksekliği 996 mm’ye, derinliği 370 mm’ye indirilen dış ünite (996 × 980 × 370 mm, 106 kg) daha önce sığmayan nişlere de monte edilir. Twin rotary inverter kompresör ve Bluefin korumalı ısı eşanjörü standarttır.

Kapasite4 – 6 HP · 12,1 – 15,5 kW soğutma

Çalışma aralığı-20 °C ısıtma · -10 / +46 °C soğutma

Maks. iç ünite7 – 9 (1,5 kW ile maks. 12)

EER / SEER3,73 – 4,50 · SEER 7,85’e kadar

İlave soğutucu akışkan dolumu gerektirmeyen 50 m boru hattı; toplam 150 m (180 m)

0 – 35 Pa harici statik basınç; dar balkonda sıcak hava tahliyesi

Kumandadan yüksek COP modu ve 4 kademeli sessiz mod (en fazla -7 dB(A))

Dış Ünite

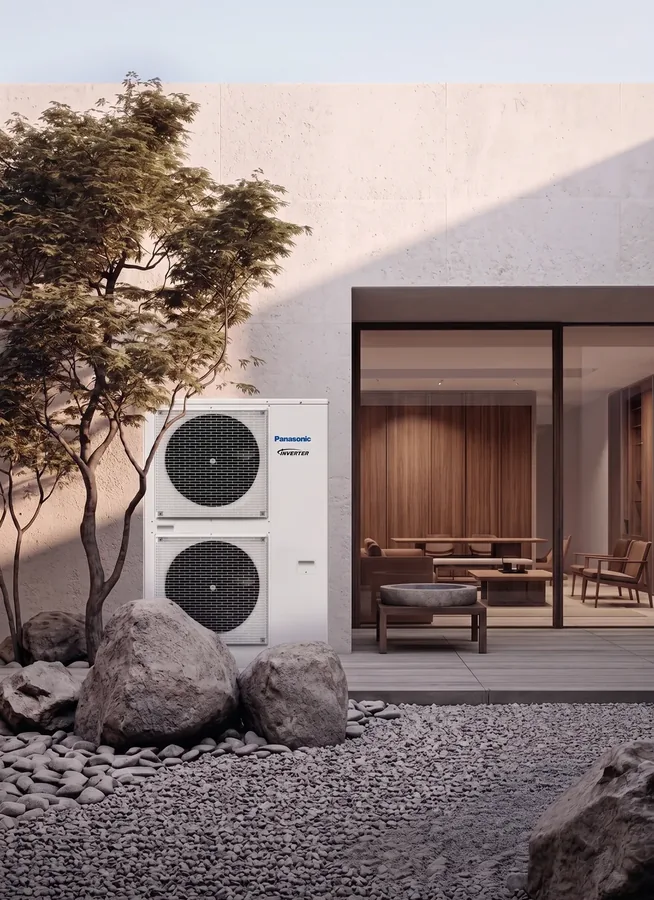

Mini ECOi LE1

Dar alanlar için yüksek ortam sıcaklığı performansı

Dar balkon gibi zorlu montaj noktalarında 35 Pa harici statik basınç, egzoz kısa devresini önler ve kapasiteyi korur. 46 °C dış havaya kadar soğutma yapar. 8 HP model nominal kapasitesini 40 °C’ye, 10 HP model 37 °C’ye kadar muhafaza eder.

Kapasite8 / 10 HP · 22,4 / 28,0 kW soğutma

Çalışma aralığı-20 °C ısıtma · -10 / +46 °C soğutma

Maks. iç ünite15 adet

Boru mesafesi150 m (toplam 300 m’ye kadar)

İç/dış ünite kapasite oranı %50 – 130

0 – 35 Pa harici statik basınç; 1.500 × 980 × 370 mm, 132 – 133 kg

Sessiz çalışma modu; EER 3,80 / 3,11 · COP 4,02 / 3,93

Dış Ünite

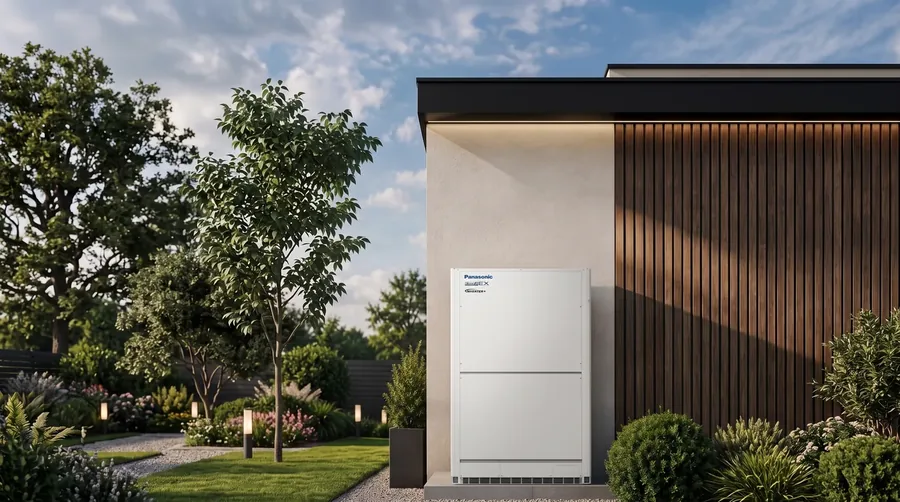

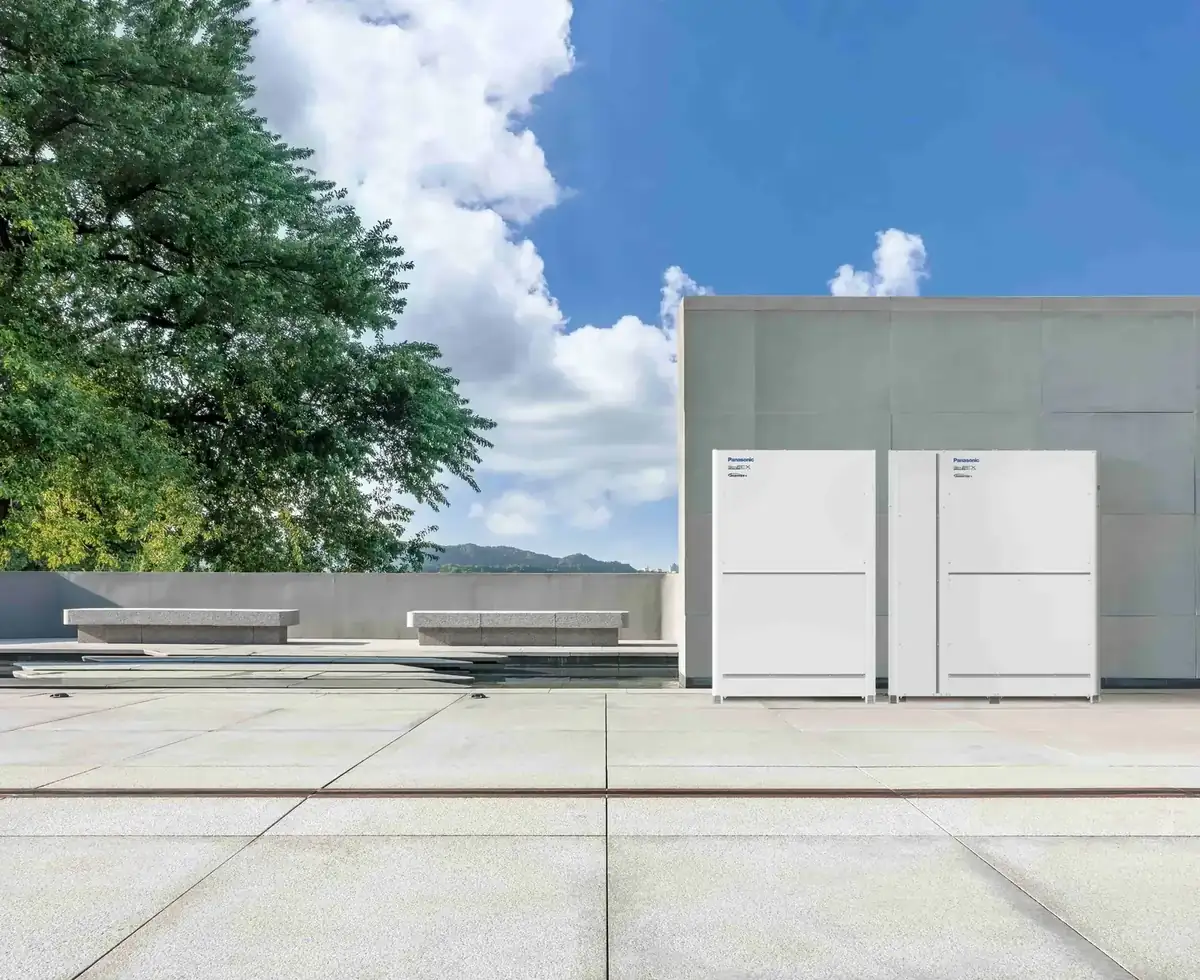

ECOi EX ME2

2 borulu sistem, kampüs ölçeğine kadar

Serinin amiral gemisi 2 borulu VRF. Inverter kompresörler, Bluefin korumalı ısı eşanjörü ve 43 °C’de %100 soğutma kapasitesi ile büyük ölçekli projeler için tasarlandı. Mevcut R22 / R410A boru tesisatıyla yenilemeye uygundur.

Kapasite8 – 80 HP · 22,4 – 224 kW soğutma

Çalışma aralığı-25 °C ısıtma · 52 °C soğutma

Maks. iç ünite64 adet · en fazla 4 dış ünite

SEER / SCOP7,56 / 4,79’a kadar (8 HP)

Gerçek boru 200 m, eşdeğer 210 m, toplam sıvı hattı 1.000 m; kot farkı 50 / 40 m

Bağlantı oranı tek dış ünitede %50 – 200; aksi hâlde %50 – 130

Kondenser harici statik basıncı 80 Pa’ya kadar; sessiz çalışma

Dış Ünite

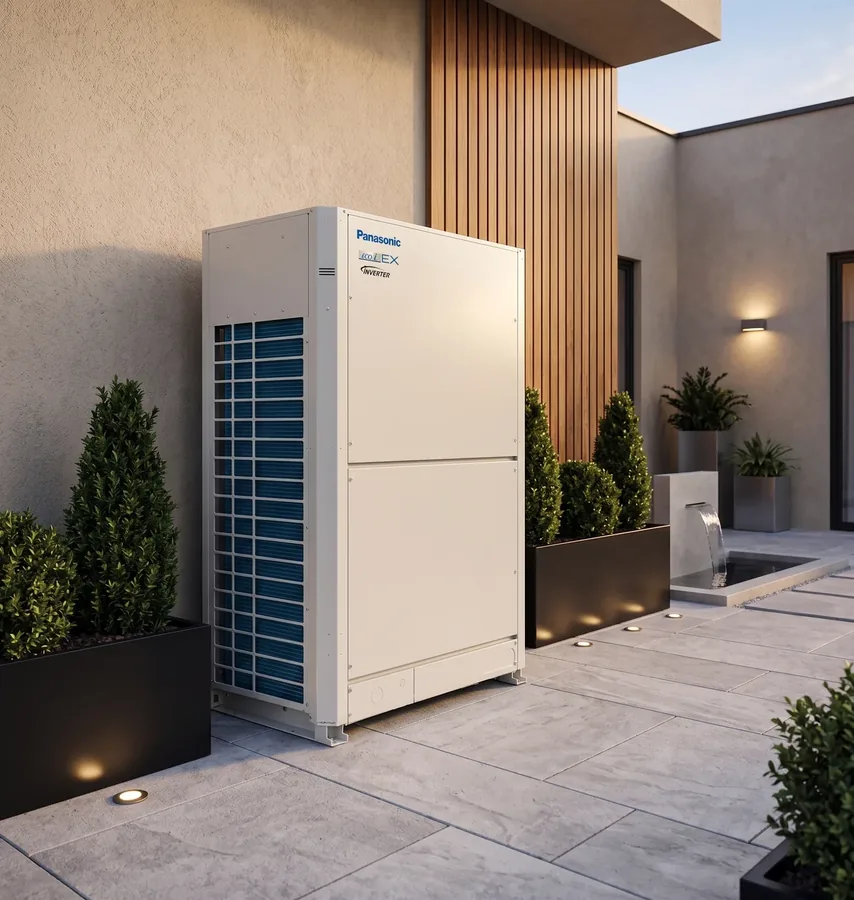

ECOi EX MF3

3 borulu sistem, eş zamanlı ısıtma ve soğutma

Aynı anda ısıtma ve soğutma gereken projeler için 3 borulu ısı geri kazanımlı çözüm. Bir mahalden çekilen ısı, ısıtma isteyen mahalle aktarılır. İnce HR3 kutusu tek gövdede 4, 6 veya 8 iç ünite / grup bağlar.

Kapasite8 – 48 HP · 22,4 – 135 kW soğutma

Çalışma aralığı-20 °C ısıtma · 52 °C soğutma

Maks. iç ünite52 adet · en fazla 3 dış ünite

Boru mesafesi200 m gerçek · 500 m toplam

Yalnızca 200 mm yüksekliğinde 3 borulu ısı geri kazanım kutusu

Eurovent onaylı EER / COP; 8 HP’de EER 5,11 · COP 5,25

Havalimanı, okul ve hastane gibi karma yükler; bağlantı oranı %50 – 150

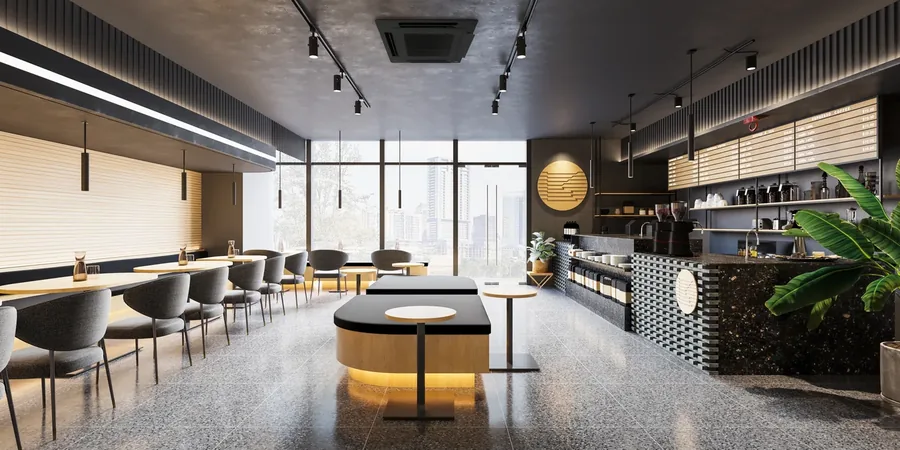

Panasonic U2 90×90 4 yöne üflemeli kaset iç ünitesi

İç Ünite

U2 · 4 Yöne 90×90 Kaset

Yüksek kapasiteli kaset, standart nanoe™ X

Ticari uygulamalarda beyaz (RAL9003) ve grafit siyah (RAL9011) panel seçenekleriyle sunulur. Yüksek performanslı turbo fan, 4 yönlü bağımsız kanatçık kontrolü ve opsiyonel Econavi paneli (CZ-KPU3A) ile çalışır. Isıtma/soğutma sonrası iç ünite nanoe™ X ile otomatik kurutulur.

Kapasite2,2 – 16,0 kW (11 model)

Hava kalitesinanoe™ X Generator Mark 3

Tavan yüksekliği5,0 m’ye kadar

Drenaj850 mm pompa yüksekliği

Zararlı maddelerde doğal azalmaya kıyasla %92 azalma

Econavi: hareket, nem ve zemin sıcaklığı sensörü

Taze hava girişi, branşman kanalı ve isteğe bağlı plenum (CZ-FDU3)

İç Ünite

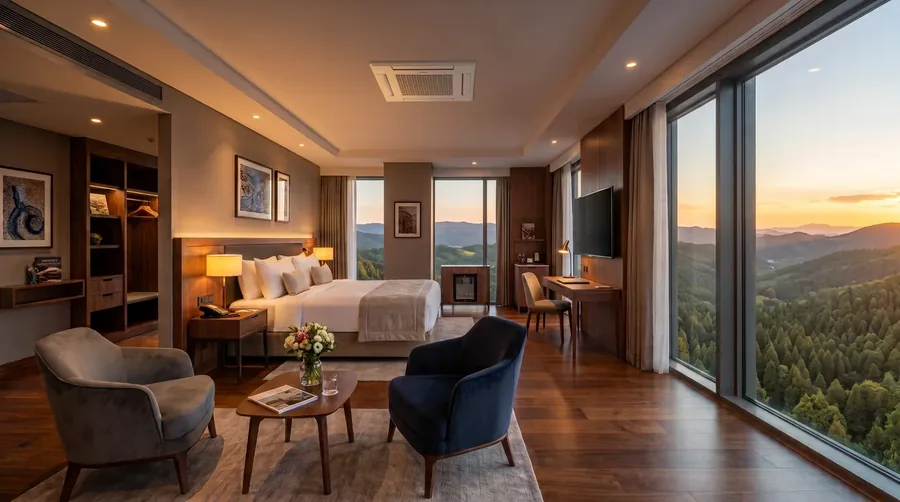

Y3 · 4 Yöne 60×60 Kaset

Standart tavan ızgarasına tam uyum

600 × 600 mm modüler tavan ızgarasına oturan kompakt kaset. Dışarıdan görünen panel yüksekliği 30 mm’dir; gövde 243 × 575 × 575 mm. Beyaz ve grafit siyah panel, 4 motorlu bağımsız kanatçık kontrolü ve nanoe™ X ile dahili temizlik sunar.

Kapasite1,5 – 5,6 kW (6 model)

Hava kalitesinanoe™ X Generator Mark 3

Panel625 × 625 mm · 30 mm görünür

KumandaCONEX · Wi-Fi ve Bluetooth® opsiyonu

Otel odaları için PAW-RE2C4 / RE2D4 oda kumandası

Dahili DC drenaj pompası ve sessiz şamandıra

Montaj için 250 mm tavan derinliği yeterlidir

İç Ünite

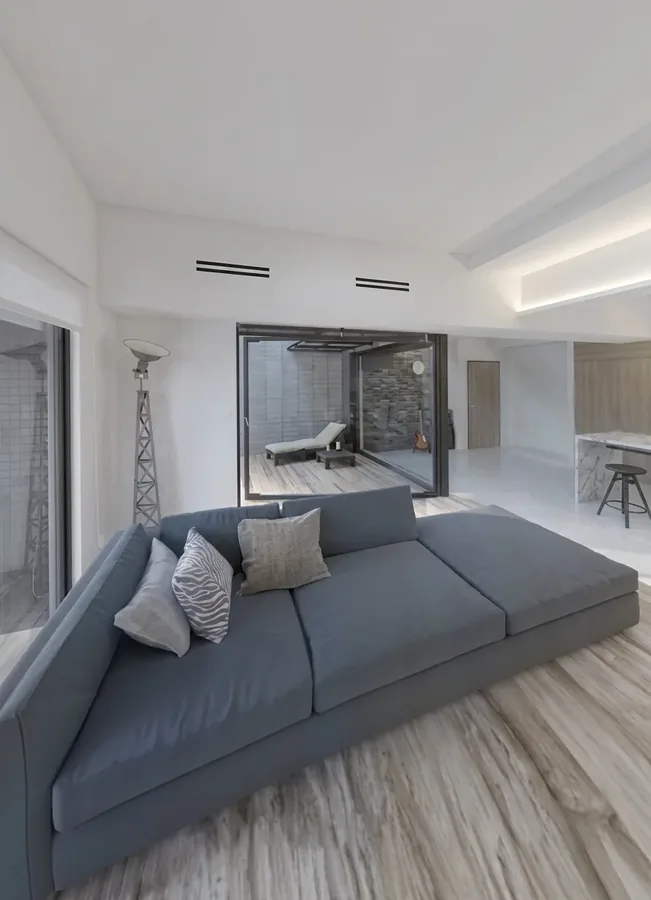

F3 · Orta Statik Kanal

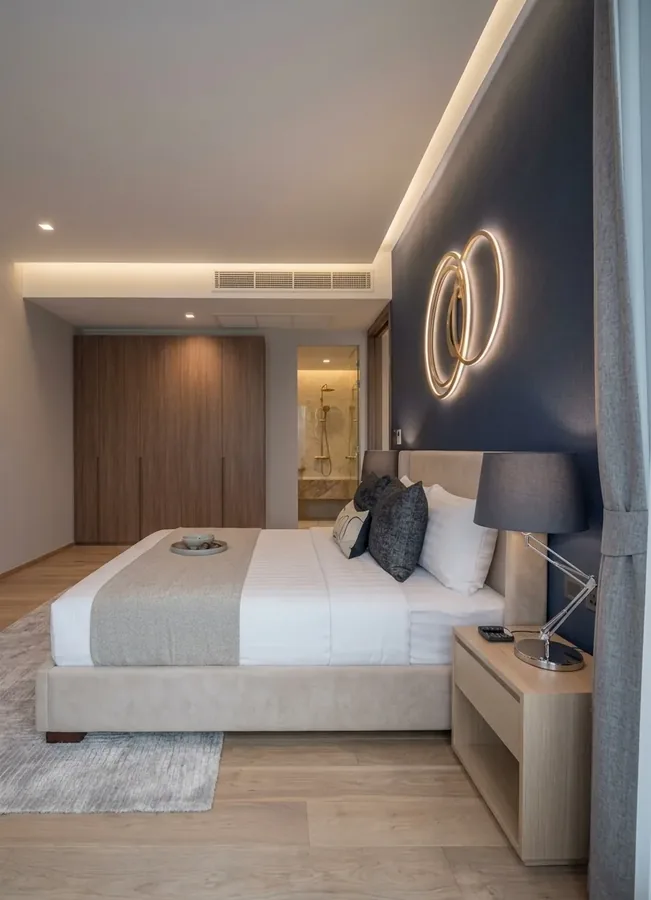

Gizli montaj için en esnek kanal tipi

Yatay ve dikey olmak üzere dört montaj seçeneği; hava girişi arkadan veya alttan. 250 mm yüksekliği ve 26–40 kg ağırlığıyla dar asma tavanlara sığar. 3 × 90° bükümlü 10 m kanalda bile nanoe™ X etkilidir.

Kapasite1,5 – 16,0 kW (12 model)

Harici statik basınç10 – 150 Pa (nominal 30 – 50 Pa)

Ses seviyesi20 dB(A)’dan başlar

Yükseklik250 mm · 26 – 40 kg

nanoe™ X Generator Mark 3 standart

Yatay ve dikey montaja uygun ortak drenaj tepsisi; pompa yatay montajda dahildir

Opsiyonel BION hava kirletici filtresi (NO₂, NOx, O₃, VOC)

İç Ünite

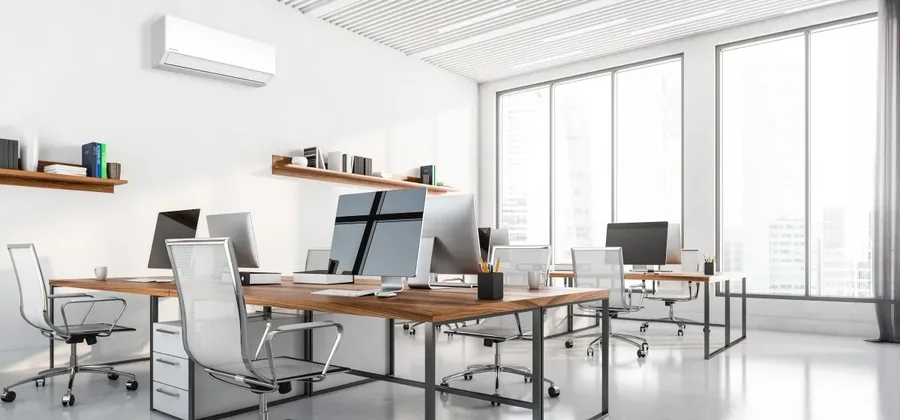

K3 · Duvar Tipi

Mat beyaz, düz tasarımlı duvar ünitesi

Asma tavanı olmayan mahaller için mat beyaz, düz tasarımlı duvar ünitesi. Ön ızgara, fan ve üfleme ızgarası sökülebilir; drenaj hortumu kilitli tutucularla bağlanır. Altı yönde boru çıkışı montajı hızlandırır.

Kapasite1,5 – 10,6 kW (8 model)

Hava kalitesinanoe™ X Generator Mark 3

FanÇapraz akışlı

Giriş gücü / boyut15 – 80 W · 295 mm yükseklik

Sökülebilir panel ile hızlı fan temizliği

Kızılötesi (CZ-RWS3) ve CONEX kablolu kumanda seçenekleri

Hava dağıtımı çalışma moduna göre otomatik değişir
